Радиомодем-Маршрутизатор РАЙПЕКС®

Инновационный УКВ радио-маршрутизатор (радио-роутер) российского производства для передачи данных, голосовых каналов FXO/FXS/ТЧ и сжатого видео H.264.

Система менеджмента качества соответствует требованиям
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
Сертификат соответствия № ST.RU.0001.M0016883

Клиентская часть универсального программного обеспечения для настройки и программирования радиомодемов "РАЙПЕКС-ИНТЕРФЕЙС" реализована на языках HTML+CSS+JS, что обеспечивает взаимодействие РАЙПЕКС с любой аппаратной платформой по протоколу SHTML/HTML. Распространяется по лицензии GUI(GPL), стоимость ПО формируется и направляется по запросу.

Радиомодемы РАЙПЕКС допущены к применению в технологических радиосетях телемеханики, АСУТП и SCADA, соответствуют требованиям, предъявляемым к каналам сбора данных электроподстанций и АСКУЭ, и в настоящее время эксплуатируются в десятках предприятий Российской Федерации.

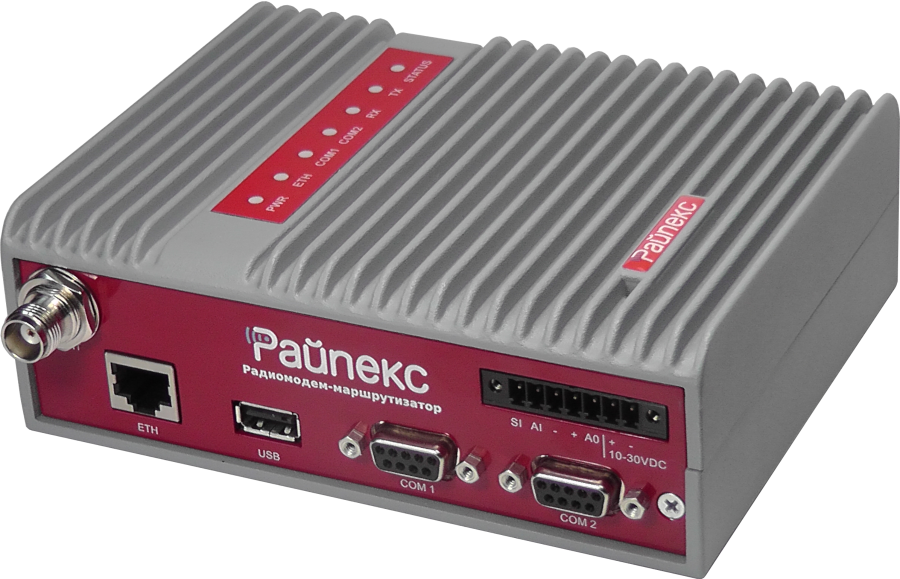

РАЙПЕКС-S

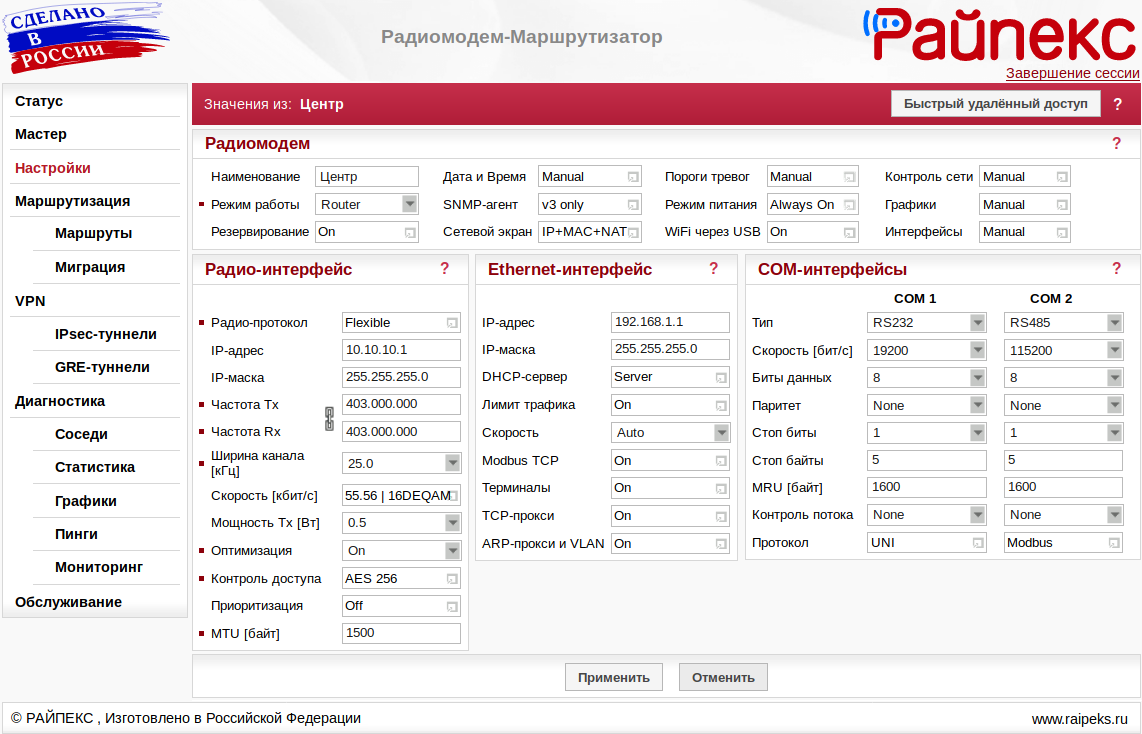

Веб-интерфейс РАЙПЕКС


РАЙПЕКС-135S
135-154 МГц
РАЙПЕКС-300S
300-320 МГц
РАЙПЕКС-403S
403-445 МГц
РАЙПЕКС-433S
433,075-434,790 МГц
РАЙПЕКС-154S
154-174 МГц
РАЙПЕКС-320S
320-340 МГц
РАЙПЕКС-432S
432-470 МГц
Для обеспечения
максимальной дальности
целесообразно подантенное
расположение модемов и
узконаправленные антенны
Для надёжной работы
не требуется
прямая видимость
РАЙПЕКС-340S
340-360 МГц
Дальность связи
определяется высотой
установки антенн
Лицензионные диапазоныБезлицензионный
диапазон
На основании разрешения на использование радиочастотОграничение ЭИИМ
на антенне (-17 дБВт)
Макс. скорость в радиоканале 25/50 кГц: 21/42 кбит/с при макс. мощности до 10 Вт или
83/166 кбит/с при макс. мощности до 2 Вт
Интерфейсы и каналы данных: 1×Ethernet, COM1(RS-232), COM2(RS-232/RS-485), 1×USB;
опции: FXO/FXS/ТЧ, видеокодер H.264, Блок резервирования (1+1)
Альтернативная маршрутизация, VLAN, ARP-прокси, VPN, QoS, IPSec/GRE, NTP, NAT, L2/L3/L4,
SNMP-агент v1/v2/v3, π/4-DQPSK…16QAM, встроенные протоколы SCADA
Гибридные радиосети для совместной работы РАЙПЕКС с радиомодемами сторонних производителей
(T-96SR, Integra, Guardian, Satel, Смарт, Невод-5 и т.п.)
Монтаж на DIN-рейку, в Бокс монтажный или в Блок конструктива 19"

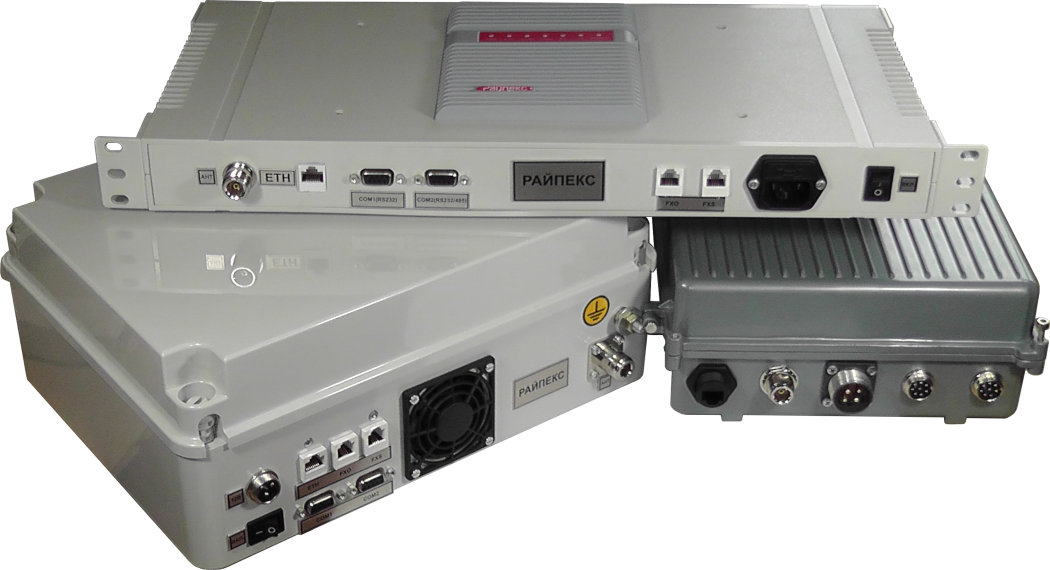

РАЙПЕКС в различных конструктивах
Совместимость на аппаратно-программном уровне


РАЙПЕКС-135M
135-174 МГц
РАЙПЕКС-335M
335-400 МГц
РАЙПЕКС-403M
403-470 МГц
РАЙПЕКС-433M
433,075-434,790 МГц
Лицензионные диапазоныБезлицензионный
диапазон
На основании разрешения на использование радиочастотОграничение ЭИИМ
на антенне (-17 дБВт)
Макс. скорость в канале 25 кГц: 21 кбит/с при макс. мощности до 10 Вт;
макс. скорость в канале 25/50/100/200 кГц: 111/278/556/1111 кбит/с при макс. мощности до 5 Вт
Интерфейсы и каналы данных: 4хEthernet, COM(RS-232/RS-485), 1×USB;
опции: SFP, 2×DI/DO, 1×DifDI, 2×RS-232, 1×GPS, 2×SIM (2G/3G/4G), FXO/FXS/ТЧ,
видеокодер H.264; Блок резервирования (1+1)
Альтернативная маршрутизация, VLAN, VPN, QoS, ARP-прокси, IPSec/GRE, NTP, NAT, L2/L3/L4,
SNMP-агент v1/v2/v3, π/4-DQPSK…256QAM, встроенные протоколы SCADA,
совместимость с РАЙПЕКС предыдущей версии
Гибридные радиосети для совместной работы РАЙПЕКС с радиомодемами сторонних производителей
(T-96SR, Integra, Guardian, Satel, Смарт, Невод-5 и т.п.)
Монтаж на DIN-рейку, в Бокс монтажный или в Блок конструктива 19"
Исполнение в качестве малоканальной цифровой РРС в диапазонах 150/165 МГц и 390/450 МГц
со скоростью до 14 Мбит/с

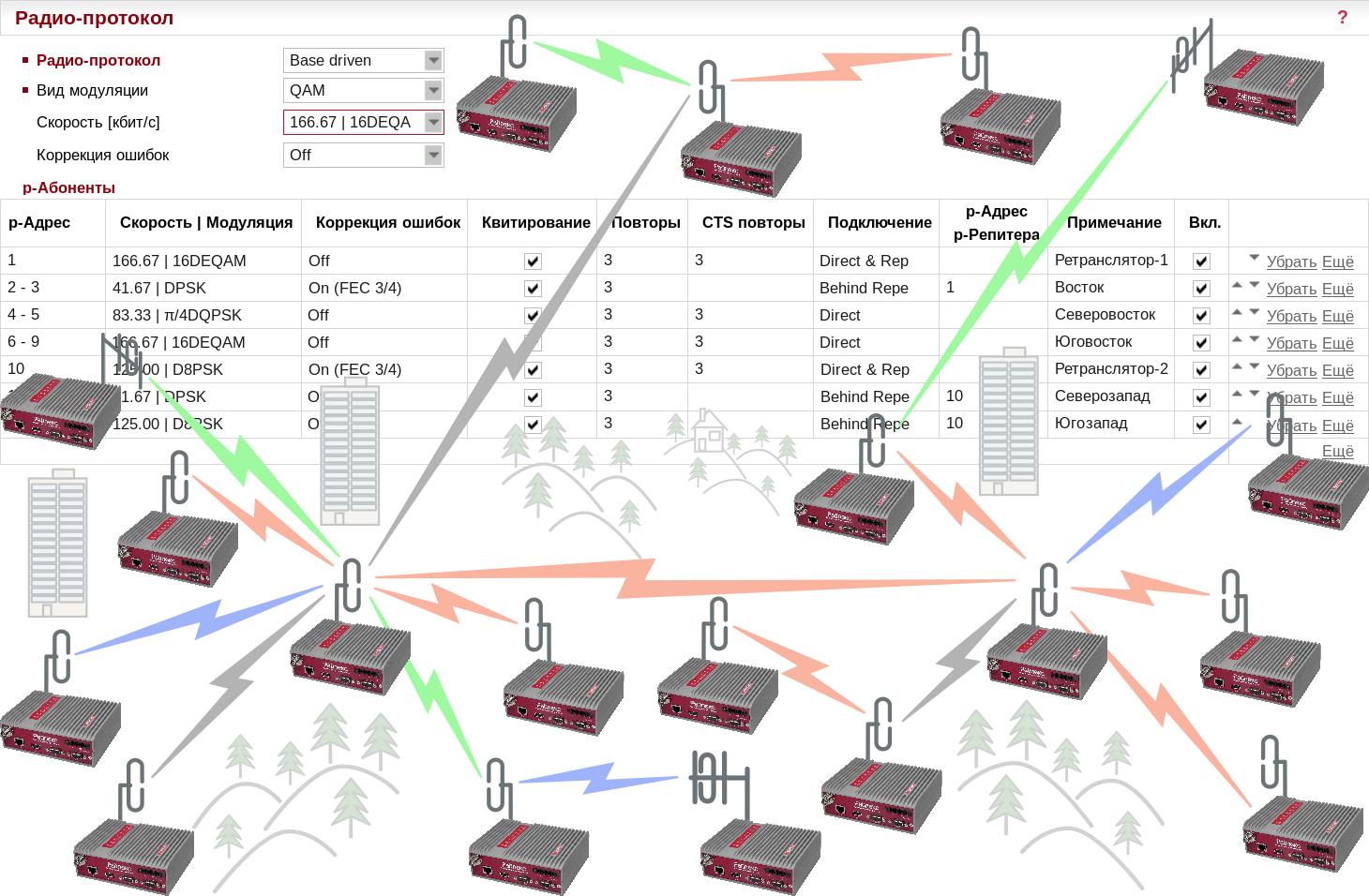

РАЙПЕКС-сети любой сложности

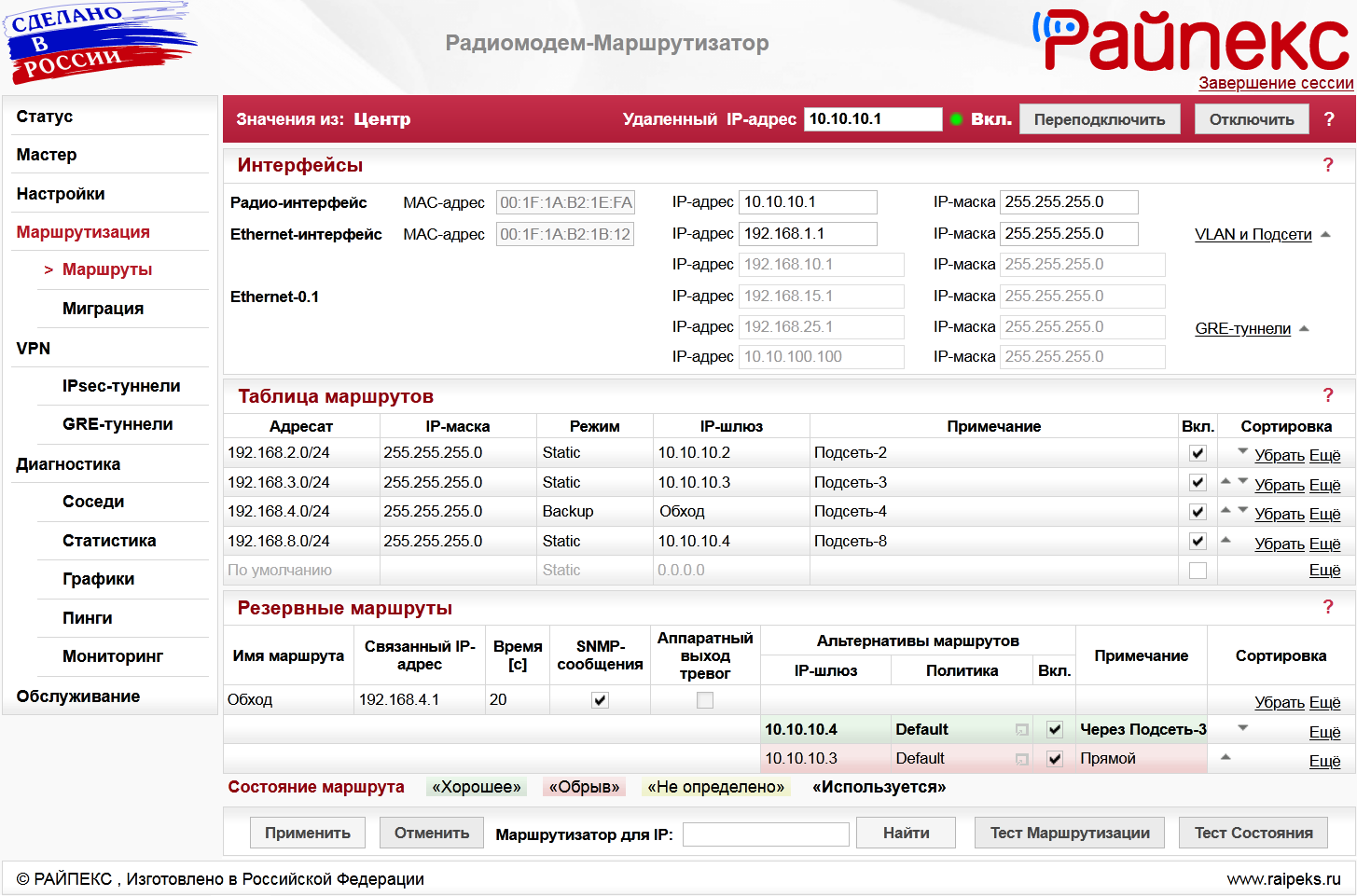

IP-маршрутизация на каждом уровне


Гибкость конфигурационных возможностей РАЙПЕКС позволяет создавать Гибридные радиосети с целью обеспечить совместную безколлизионную работу совместно с радиоустройствами различных поколений.
  • В отличие от радиоустройств наследуемой радиосети, РАЙПЕКС позволяет создавать распределенные радиосети с множественной ретрансляцией и резервной маршрутизацией, с передачей данных через локальные и глобальные сети, включая любые проводные и беспроводные сегменты.
  • Большинство радиомодемов предыдущих поколений обеспечивают только «прозрачную» передачу данных между последовательноми интерфейсами подключаемого оборудования. Отличительной особенностью РАЙПЕКС является способность не только «прозрачно» передать данные, но и обеспечить высокую достоверность адресной доставки каждого сообщения, так как способен разбирать структуру и контролировать целостность пакета, передаваемого в соответствии со SCADA‑протоколом. При этом для подключения оборудования может быть спользованы как COM, так и Ethernet интерфейсы.
  • РАЙПЕКС разрабатывался целенаправленно для промышленных SCADA‑сетей, поэтому имеет встроенную поддержку промышленных протоколов Modbus, DNP3, DF1, Profibus, Modbus TCP, МЭК 60870‑5‑104, DNP3 TCP и т.п., а также конвертеры протоколов Modbus TCP/Modbus RTU и DNP3 TCP/DNP3 RTU.
  • РАЙПЕКС способен работать практически с любым промышленным SCADA‑протоколом, и даже если в имеющемся списке для выбора какой либо SCADA‑протокол отсутствует, то можно назначить протокол UNI, который обеспечит адаптацию под любой SCADA‑протокол с фиксированной позицией в пакете поля адресата.
  • Вне зависимости от варианта построения Гибридной сети процесс расширения действующей сети и/или поэтапный отказ от низкоэффективных или снятых с производства РЭС, а также РЭС, подлежащих выбытию в порядке импортозамещения, равно как и замена неисправного РЭС на РАЙПЕКС выполняется простой заменой периферийных радиомодемов. При этом никаких изменений в конфигурациях SCADA‑центра и SCADA‑контроллера не требуется.
  • РАЙПЕКС предоставляет средства для тестирования SCADA‑сетей, которые позволяют с использованием эмуляторов работающих по Modbus-протоколу SCADA‑устройств оценить эффективность новой радиосети по сравнению с наследуемой.
  • Существующие технологии поиска проблем в SCADA‑сетях предполагают наличие специальных приборов и оборудования, однако, с этой целью можно также использовать РАЙПЕКС, сконфигурированный в качестве Сетевого анализатора, когда РАЙПЕКС подключается к анализируемой линии связи с помощью сервисного кабеля РАЙПЕКС-СК-232.
  • Расширенный функционал шлюза-маршрутизатора РАЙПЕКС позволяет интегрировать его в уже действующие IP-радиосети, в которых в определенный момент необходимо создать новые зоны обслуживания или заменить эксплуатируемые радиоустройства в виду их неремонтопригодности.
  • РАЙПЕКС повышает эффективность эксплуатируемой радиосети путем постепенного замещения выбывающих радиоустройств без каких-либо перерывов в работе, и придаёт всей сети новый функционал, сохраняя уже вложенные инвестиции, и позволяя эксплуатировать имеющиеся РЭС до полной выработки их ресурса.

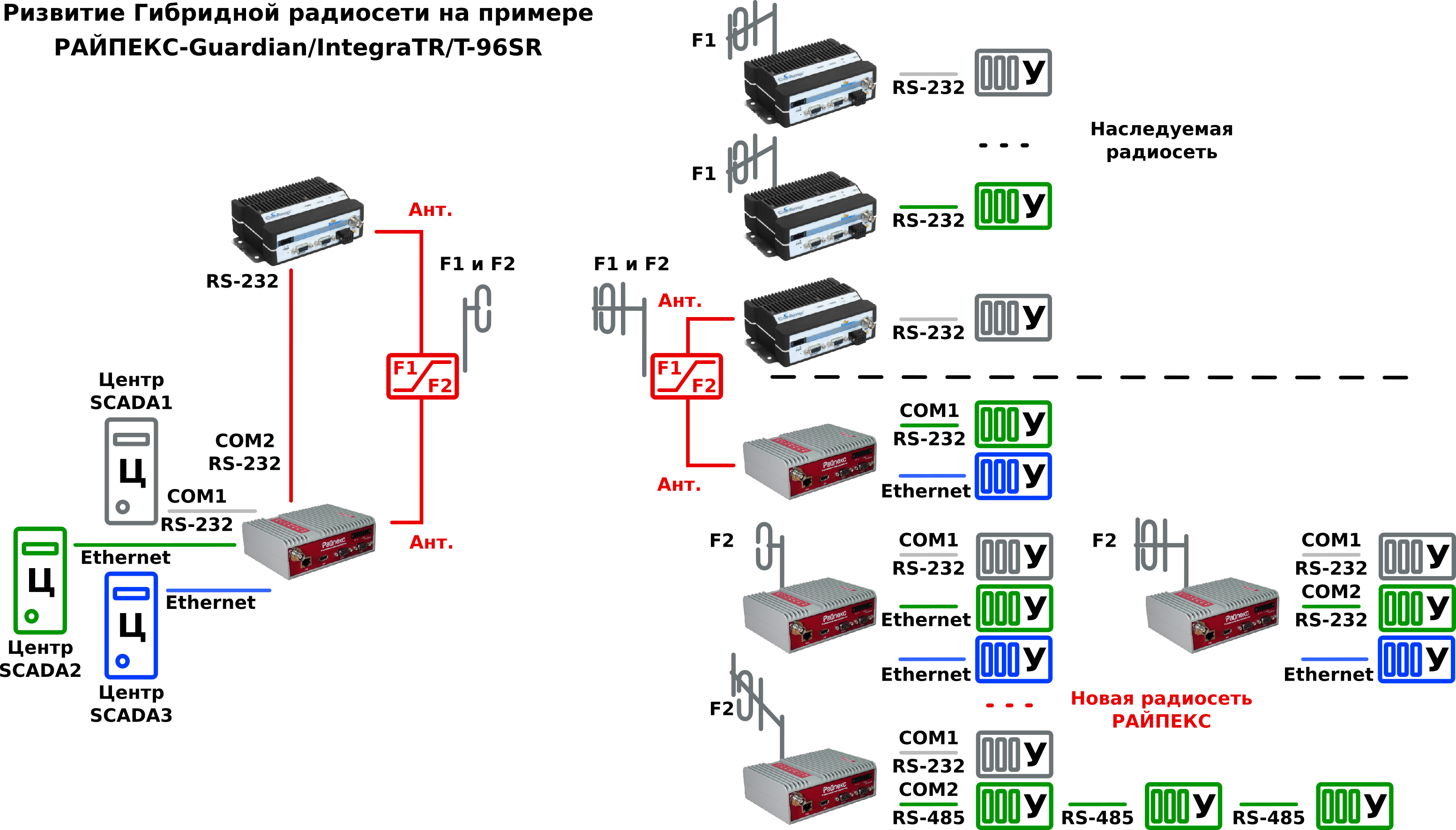

Типовая схема Гибридной радиосети на примере РАЙПЕКС-GM340
РАЙПЕКС обеспечивает совместную работу с несколькими SCADA‑центрами


РАЙПЕКС-БР-135S
135-154 МГц
РАЙПЕКС-БР-300S
300-320 МГц
РАЙПЕКС-БР-403S
403-445 МГц
РАЙПЕКС-БР-154S
154-174 МГц
РАЙПЕКС-БР-320S
320-340 МГц
РАЙПЕКС-БР-432S
432-470 МГц
Для надёжной работы
не требуется
прямая видимость
РАЙПЕКС-БР-340S
340-360 МГц
Дальность связи
определяется высотой
установки антенн
Блок «горячего» резервирования РАЙПЕКС-БР (1+1) 19" 3U

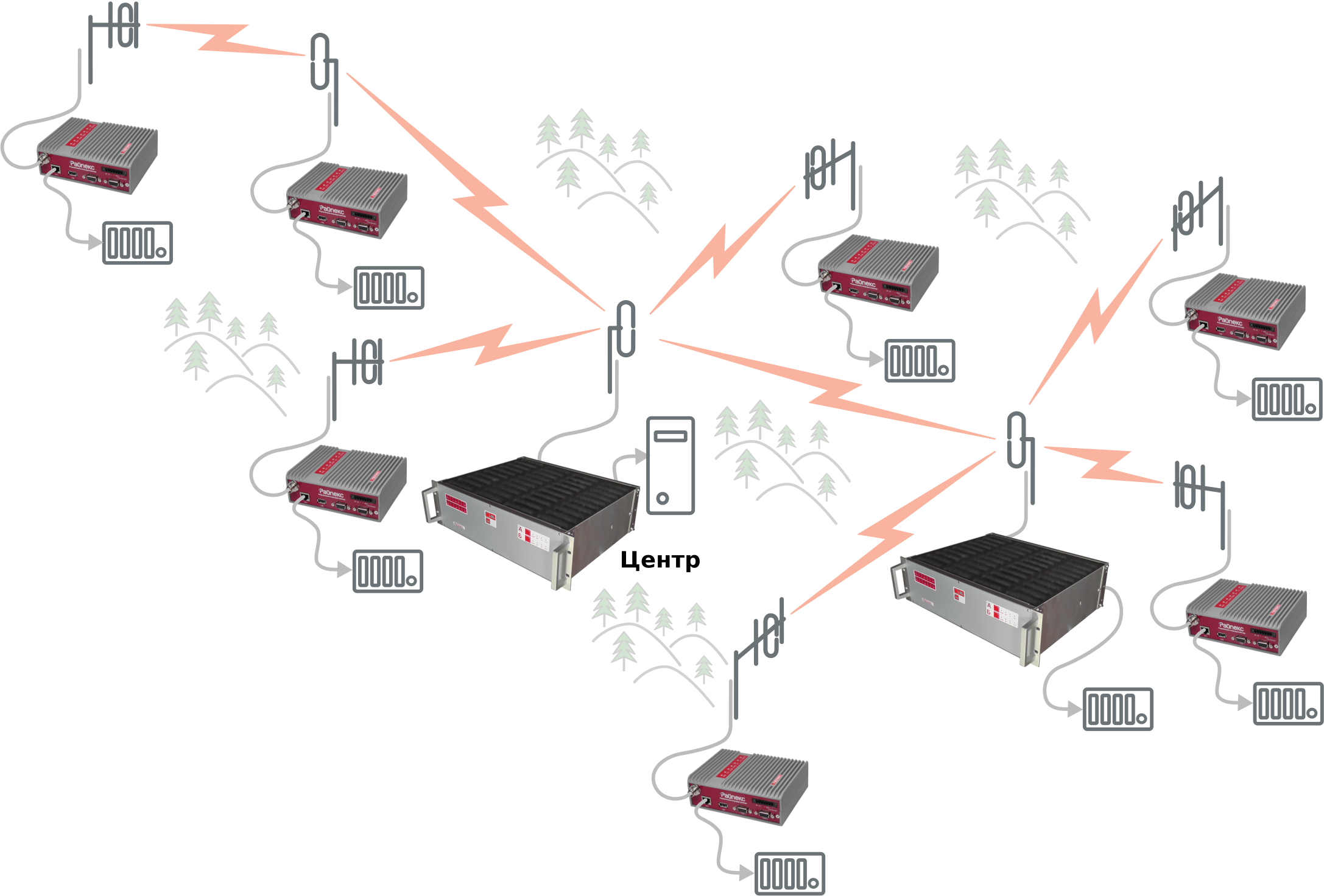

Использование в качестве базовых станций или ретрансляторов в ответственных точках радиосети
Время переключения между приёмопередатчиками не более 2 с
Интерфейсы и каналы данных: 3×Ethernet, COM1(RS-232), COM2(RS-232/RS-485), 1×USB;
опции: FXO/FXS/ТЧ, GPS, видеокодер H.264


Блок «горячего» резервирования РАЙПЕКС-БР (1+1)

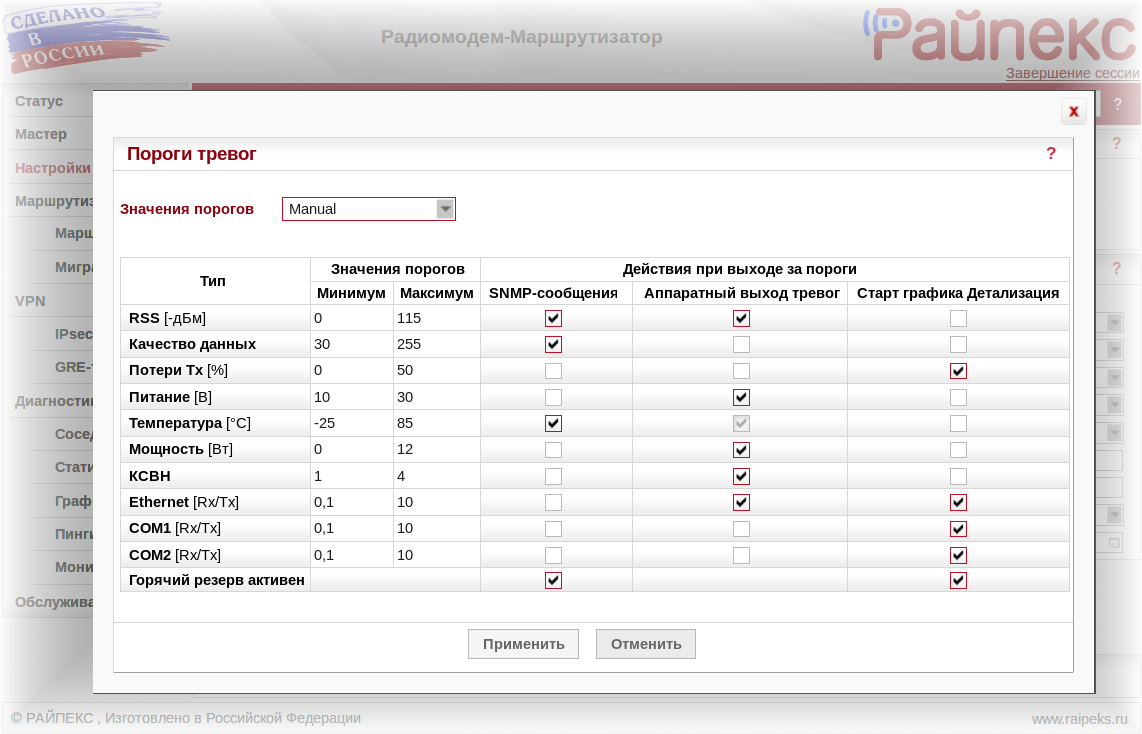

Пороги тревог и Действия при выходе за их пределы


Уникальная способность РАЙПЕКС обеспечивать высокую достоверность доставки информации в условиях отсутствия «прямой» видимости и при интерференционных помехах

В условиях прямой видимости любой радиомодем даже при радиомощности в доли ватта обеспечит дальности радиосвязи исчисляемые сотнями километров, однако практически все радиомодемы перестают работать, когда на радиолинии даже в несколько километров большая часть зоны Френеля перекрыта естественным рельефом, растительностью и/или различными сооружениями.

Используя эффективные математические методы восстановления радиопакетов РАЙПЕКС устойчиво работает даже там, где при огибании радиоволнами различных препятствий возникают интерференционные помехи, обусловленные множественным переотражением.

Наши заказчики часто сталкиваются с проблемой возникновения препятствий подросшей лесополосы или при строительстве высотных зданий. Так, например, в окрестностях Туапсе разросшийся орешник в 2015 году полностью блокировал работу радиомодемов одного известного американского производителя, однако простая их замена на РАЙПЕКС (с сохранением изначально установленных АФУ, а также без изменения полученных ранее разрешений на частоты и уровни мощности) позволила не только полностью восстановить связь, но и обеспечить бесперебойную работу в течение всех последующих лет, и на сегодня на этой трассе РАЙПЕКС демонстрирует достаточный запас энергетики ещё на годы вперёд.

Бывали случаи, когда сертифицированные компьютерные программы расчёта энергетики радиолиний показывали полную непригодность определённых трасс для использования, однако по результатам успешной опытно-промышленной эксплуатации принимались решения об использовании РАЙПЕКС на казалось бы совершенно безнадёжных профилях. Поэтому с учётом реализованных в РАЙПЕКС передовых методов обработки радиосигналов и эффективных протоколов управления доступом к радиоканалу нами разработаны специальные калькуляторы расчёта энергетики радиосоединений, а также скоростных показателей радиосетей различной топологии, позволяющие оценить эффективность РАЙПЕКС на этапе проектирования радиосетей, а также при внедрении гибридных РАЙПЕКС-сетей.

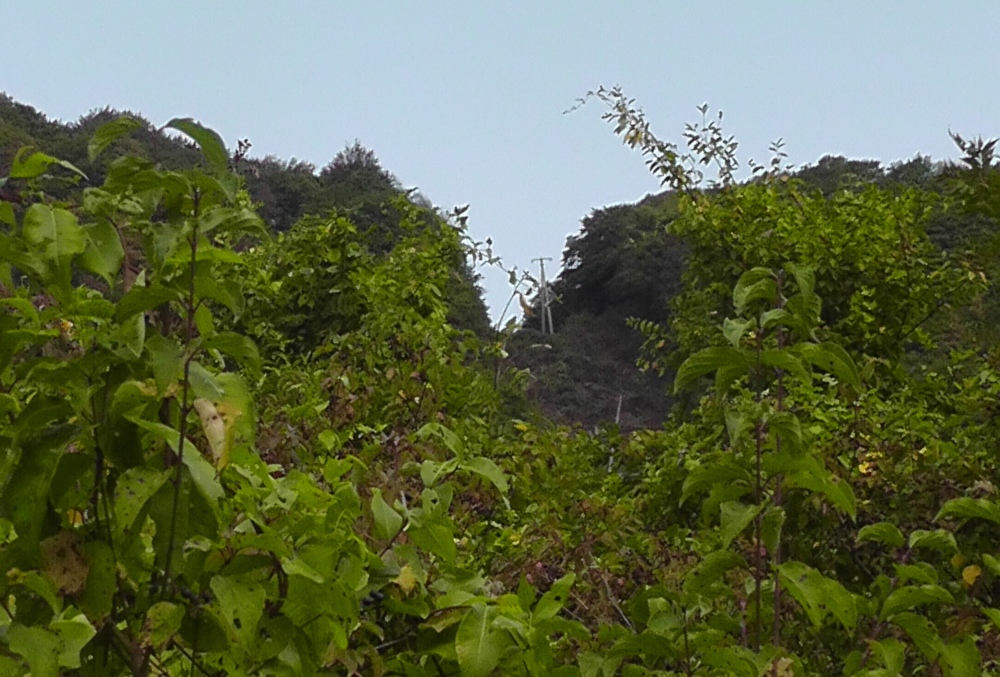

Заросшая просека на трассе

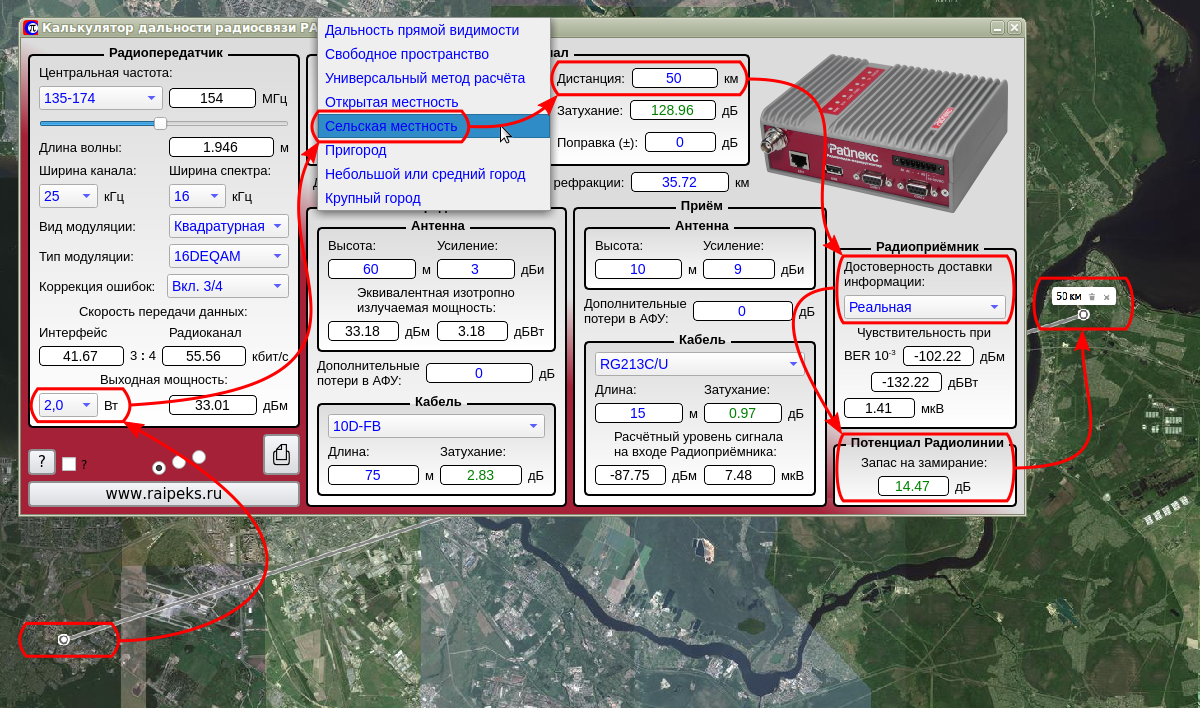

Калькулятор дальности РАЙПЕКС
